溫度會從材料力學、電氣傳輸、密封防護三個維度破壞連接器的穩定性——低溫可能導致外殼脆裂、端子彈性失效，高溫則會引發材料軟化、密封圈老化，而溫度循環波動更會加劇部件間的應力損傷。因此，電連接器的選型并非單純匹配接口規格，而是圍繞“溫度-材料-性能”的協同關系展開，需結合場景三溫參數（最低工作溫度、最高工作溫度、溫度波動頻率），構建精準的選型方案。
溫度對電連接器性能的底層影響
溫度對電連接器的影響具有明確的傳導路徑：首先作用于材料微觀結構，進而引發宏觀性能變化，最終影響連接可靠性。從材料力學角度看，低溫會使高分子材料（如外殼、密封圈）的分子鏈運動減緩，彈性降低、脆性增加，例如純PVC材料在-10℃~-20℃會進入脆化區，受振動沖擊時易出現裂紋；高溫則會加速分子鏈斷裂，導致材料軟化變形，如普通PA66外殼在120℃以上會出現熱變形，影響螺紋鎖緊結構的穩定性。
在電力層面，溫度波動直接改變接觸電阻與絕緣電阻：低溫下金屬端子表面氧化層不易擴散，若鍍層厚度不足（＜0.5μm），接觸電阻可能從10mΩ驟升至50mΩ；高溫則會加劇金屬氧化，同時使絕緣材料的介損增大，例如丁腈橡膠密封圈在85℃以上絕緣電阻會從1000MΩ降至100MΩ以下，增加漏電風險。
密封性能的變化同樣與溫度相關——橡膠密封圈的壓縮永久變形率隨溫度升高而增大，丁腈橡膠在100℃下24h壓縮永久變形率可達30%，導致IP67防護失效，而低溫會使密封圈失去彈性，無法貼合密封面。
基于此，選型需聚焦三個關鍵指標：
一是長期工作溫度范圍，即連接器在該溫度下連續工作1000h以上性能無顯著衰減；
二是短期峰值溫度耐受，應對設備啟停、突發高溫等瞬時場景，如新能源電池包充放電時峰值溫度可達120℃，連接器需耐受1h以上；
三是溫度循環穩定性，參考IEC61076-2-101標準，-40℃~85℃循環50次后，接觸電阻變化量需≤10mΩ，密封性能保持IP67。
而所有選型的前提，是先明確場景“三溫參數”——例如北方冬季露天設備的最低溫可能達-35℃，汽車發動機艙最高溫達120℃，工業窯爐周邊溫度波動頻率可達每天10次，這些參數直接決定材料與結構的選擇方向。
分場景選型方案——從低溫到極端高溫的適配策略
（一）低溫場景（≤-40℃）
低溫場景的核心挑戰是材料脆化與彈性失效，典型應用包括冷鏈物流的溫度傳感器連接（工作溫區-30℃~50℃）、極地科考設備（-50℃~20℃）、北方冬季戶外工業儀表（-40℃~30℃）。這類場景下，連接器需在低溫下保持結構完整性與電氣穩定性，材料選型需優先規避脆化溫度較高的品類。溫度。_159474767.jpg)
考慮成本和性能，推薦外殼材料首選耐低溫改性PA66+30%GF與TPU：改性PA66通過添加增韌劑，脆化溫度可降至-50℃以下，在-40℃時沖擊強度仍保持20kJ/m²以上（普通PA66僅5kJ/m²）；TPU材料的低溫彈性更優，-40℃下彈性保持率≥80%，可應對戶外設備的振動沖擊。需嚴格避免純PVC外殼，其脆化溫度僅-10℃~-20℃，在-30℃下受輕微外力即會開裂。
端子材料需兼顧彈性與抗氧化性，高彈性鈹銅是最優選擇,其在-40℃下彈性形變率≤5%，遠低于黃銅的15%， 可確保螺紋鎖緊后端子始終保持2.5N~5N的接觸壓力（符合Hertz接觸理論的有效壓力范圍）但鈹銅的價格昂貴；除此之外，表面鍍金厚度需≥0.8μm，形成致密的抗氧化層，避免低溫下氧化層堆積導致接觸電阻上升，測試數據顯示，0.8μm鍍金端子在-40℃下接觸電阻波動≤3mΩ，而0.5μm鍍金端子波動可達8mΩ。
密封圈材料可替換為硅橡膠，其耐低溫可達-60℃，-40℃下24h壓縮永久變形率≤15%，遠優于丁腈橡膠的35%，可確保IP67密封性能不失效。電子谷可為客戶設計低溫專用連接方案，采用外殼TPU與改性PA66+GF復合結構，端子可定制為鈹銅鍍金（0.8μm），密封圈為硅橡膠，使其工作溫度范圍-55℃~85℃，完全適配冷鏈物流傳感器的低溫工作需求。
（二）常溫場景（-40℃~85℃）
常溫場景是工業領域最廣泛的應用類型，涵蓋3C工廠組裝線（-10℃~40℃）、室內倉儲AGV（-20℃~50℃）、商業自動化設備（0℃~40℃）等，這類場景無極端溫度波動，選型核心是在性能達標基礎上控制成本，實現性價比最優。
外殼材料采用標準PA66+30%GF即可滿足需求。其熱變形溫度≥210℃，遠高于常溫場景的最高溫，線膨脹系數3×10??/℃，與金屬端子的熱膨脹系數（黃銅約19×10??/℃）匹配誤差≤2×10??/℃，可避免溫度循環導致的結構松動；同時，該材料的沖擊強度（缺口）≥10kJ/m²，可應對車間常規的碰撞沖擊。
端子材料可選擇H62黃銅鍍金，鍍金厚度控制在0.5μm~0.8μm：H62黃銅的導電率≥56%IACS，滿足傳感器信號的傳輸需求，0.5μm鍍金層可在常溫下有效防氧化，接觸電阻≤10mΩ；若場景存在輕微油污（如機床周邊），可選擇0.8μm鍍金，進一步提升抗腐蝕能力。
密封圈材料采用丁腈橡膠（NBR），其耐油性能優異（在5%機油中浸泡1000h體積變化率≤5%），25℃下72h壓縮永久變形率≤20%，可適配常溫下的水汽、油污環境，同時成本僅為氟橡膠的1/3。

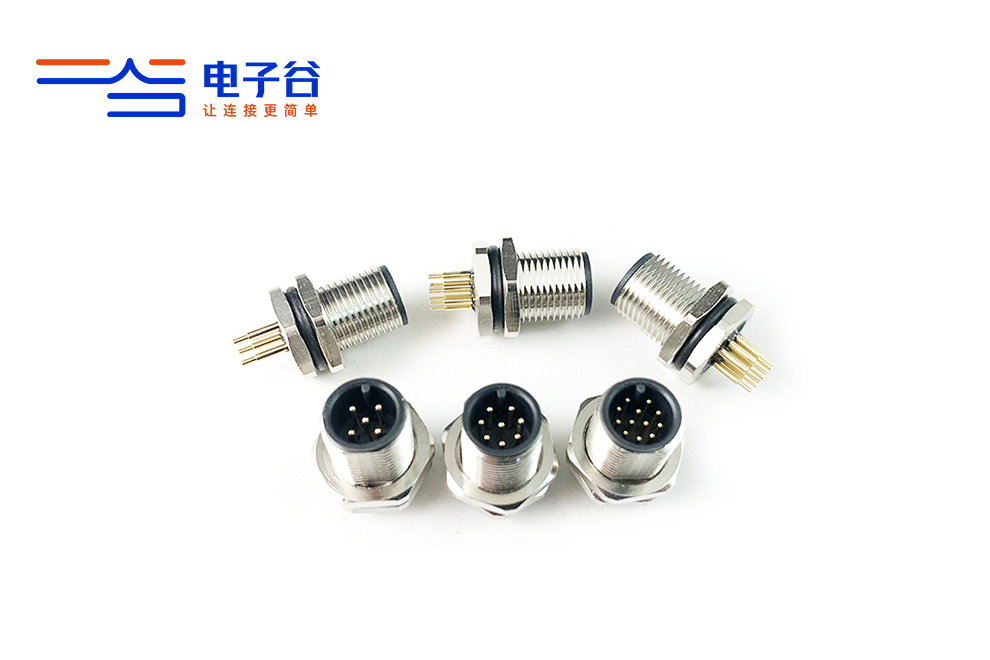

以電子谷M12-8芯D編碼通用連接器為例，其外殼為PA66+30%GF，端子為H62黃銅鍍金（0.5μm），密封圈為NBR，工作溫度-40℃~85℃，經過-40℃~85℃、50次循環測試后，接觸電阻變化量≤10mΩ，密封性能保持IP67，插拔壽命≥500次，插入力≤50N，完全滿足3C工廠Profinet以太網傳輸?shù)男枨?，且成本較低溫專用款降低25%。
（三）中高溫場景（85℃~125℃）
中高溫場景集中在汽車、新能源、工業爐周邊，如汽車發動機艙（85℃~120℃）、新能源電池包（60℃~120℃）、窯爐測溫傳感器（80℃~125℃），這類場景的核心挑戰是材料耐高溫老化與電氣性能穩定，需選用長期耐溫≥125℃的材料體系。隊合作_178461218.jpg)
外殼材料需升級為PPS（聚苯硫醚）或PEEK（聚醚醚酮）：PPS的長期工作溫度≤150℃，熱變形溫度≥260℃，在125℃下1000h老化后，沖擊強度保持率≥80%，且耐油性優于PA66，可應對發動機艙的機油侵蝕；PEEK性能更優，長期工作溫度≤250℃，但成本為PPS的2倍，適合對高溫冗余要求高的場景（如電池包峰值150℃的瞬時溫度）。
端子材料需替換為鎳銅合金（Ni-Cu），其耐高溫氧化性能顯著優于黃銅：125℃下1000h老化后，鎳銅合金的接觸電阻穩定性≥90%，而黃銅僅為60%；表面鍍層需選擇≥1μm厚金或鍍銀，厚金可增強抗磨損能力，鍍銀則耐溫性更優（銀的熔點961℃，金為1064℃），但需配合防硫化處理（如涂覆有機硅保護膜），避免銀與空氣中的硫化物反應生成硫化銀，導致接觸電阻上升。
密封圈材料必須采用氟橡膠（FKM），其長期耐溫≤200℃，125℃下24h壓縮永久變形率≤10%，遠低于丁腈橡膠的30%，且耐油、耐化學品性能優異，可抵抗發動機艙的燃油、冷卻液侵蝕。電子谷M系列5芯B編碼中高溫連接器即采用PPS外殼、鎳銅合金端子（1μm鍍金）、FKM密封圈，工作溫度-40℃~125℃，在125℃下放置1000h后，絕緣電阻≥500MΩ，接觸電阻增加值≤10mΩ；經過125℃、10-2000Hz振動測試，瞬斷時間≤1μs，無結構松動，已批量應用于合作車企發動機艙壓力傳感器連接，故障率較傳統連接器降低80%。
（四）極端高溫場景（≥125℃）
極端高溫場景如航空航天發動機周邊（150℃~300℃）、冶金鋼水測溫（200℃~500℃）、工業窯爐內部（200℃~400℃），此時高分子材料已無法承受高溫，需采用金屬或陶瓷外殼，配合耐高溫合金端子與金屬密封結構，且多需定制化開發。
外殼材料可優先選擇不銹鋼316L或陶瓷：不銹鋼316L的耐溫≥300℃，抗拉強度≥515MPa，可應對高溫下的機械應力，且耐腐蝕性優異（在冶金車間的酸性環境中500h腐蝕速率≤0.01mm/年）；陶瓷材料（如氧化鋁陶瓷）耐溫≥500℃，絕緣性能優異（200℃下絕緣電阻≥1000MΩ），但脆性較高，需配合緩沖結構避免沖擊破損。
端子材料需選用鎳基合金，如Inconel600：其耐溫≥600℃，200℃下抗氧化性能優異，500h老化后接觸電阻波動≤15mΩ，遠優于鎳銅合金；表面鍍鉑（厚度≥0.5μm），鉑的熔點1772℃，且化學穩定性極高，可避免高溫下的氧化與腐蝕，確保接觸電阻穩定。
密封方式需摒棄橡膠密封圈，采用金屬密封結構，如銅墊片+螺紋壓緊：銅墊片在高溫下具有良好的塑性，通過螺紋預緊力可形成緊密的金屬密封面，防護等級可達IP68，且在200℃下無老化失效風險。電子谷可針對極端高溫場景為客戶定制連接器，即采用不銹鋼316L外殼、Inconel600端子（鍍鉑）、銅墊片密封等。
選型過程中需規避三類常見問題
一是材料誤用，如將低溫場景的TPU外殼用于85℃以上環境，導致外殼軟化、密封失效；
二是忽視熱膨脹系數匹配，外殼與端子的熱膨脹系數差若超過2×10??/℃，溫度循環后可能出現外殼開裂（低溫）或端子卡死（高溫），例如PA66外殼（3×10??/℃）與黃銅端子（19×10??/℃）的匹配誤差為1.1×10??/℃，符合要求，而PEEK外殼（1.5×10??/℃）與不銹鋼端子（17×10??/℃）誤差更小，僅0.8×10??/℃；
三是未考慮材料老化速率，長期高溫場景需按老化壽命規劃維護周期，如FKM密封圈在150℃下壽命約5000h，需每2年更換一次，避免因密封圈老化導致防護失效。
選型決策流程與關鍵注意事項
電連接器的溫度選型需遵循四步流程：
第一步，通過現場調研或設備手冊確認“三溫參數”，例如某戶外光伏逆變器的最低工作溫度-30℃、最高溫60℃、晝夜溫差波動2次/天，明確適配常溫偏低溫場景；
第二步，按“外殼→端子→密封圈/密封方式”的順序匹配材料，排除超出耐溫范圍的選項，如高溫場景排除PA66外殼與丁腈橡膠；
第三步，驗證附加需求與溫度的兼容性，例如要求IP68防護的高溫場景，需確認金屬密封結構是否滿足；
第四步，參考同行業案例，如汽車發動機艙優先選用PPS+FKM方案，降低選型風險。
