工業連接器 電連接器的過熱機制與故障防控邏輯

工業連接器失效易引發系統性風險，從消費電子的功能中斷到工業設備的停機事故，過熱與接觸故障占比超60%（據IEC60512可靠性報告數據統計）。這種失效并非偶然，而是電流、電阻、環境溫度等參數在材料與結構約束下的必然結果。理解其過熱機制與故障模式，需從物理規律的微觀作用到工程應用的宏觀角度展開。電子谷團隊將依據成熟的設計實踐，為大家講解工業連接器的過熱機制與故障防控邏輯。



為什么工業連接器容易出現過熱現象？



過熱的本質是能量耗散與散熱平衡的打破，其核心遵循焦耳-楞次定律：(Q=I^2Rt，即熱量與電流平方、接觸電阻、通電時間成正比。）接觸電阻(R）的構成包含導體電阻、膜電阻與收縮電阻，其中膜電阻（由氧化層、污染物形成）的波動最大，可從理想狀態的1mΩ躍升至數百mΩ，成為過熱的主要誘因。

（圖1）



根據IEEE1459標準，當接觸電阻超過10mΩ時，10A電流持續1小時即可使連接器溫度升至80℃（環境溫度25℃下），超過UL94規定的塑料外殼耐熱極限。



了解問題根源后，那我們便可以從以下幾個方面進行事先控制。



預防過熱的首要路徑是控制接觸電阻的穩定性。例如，電子谷的M12圓形連接器通過“多點接觸”設計，使彈性針腳與鍍金觸點（鍍層厚度≥3μm）的配合壓力維持在2-5N，可確保膜電阻被機械破除后難以重新形成。銅合金基的導體電阻控制在0.5mΩ以內，配合絞合導線的集膚效應優化，在30A電流下的總電阻穩定在5mΩ以下，從源頭減少熱量生成。某工業連接器品牌的實踐顯示，這種設計可使接觸電阻波動控制在±2mΩ內，顯著降低過熱風險。

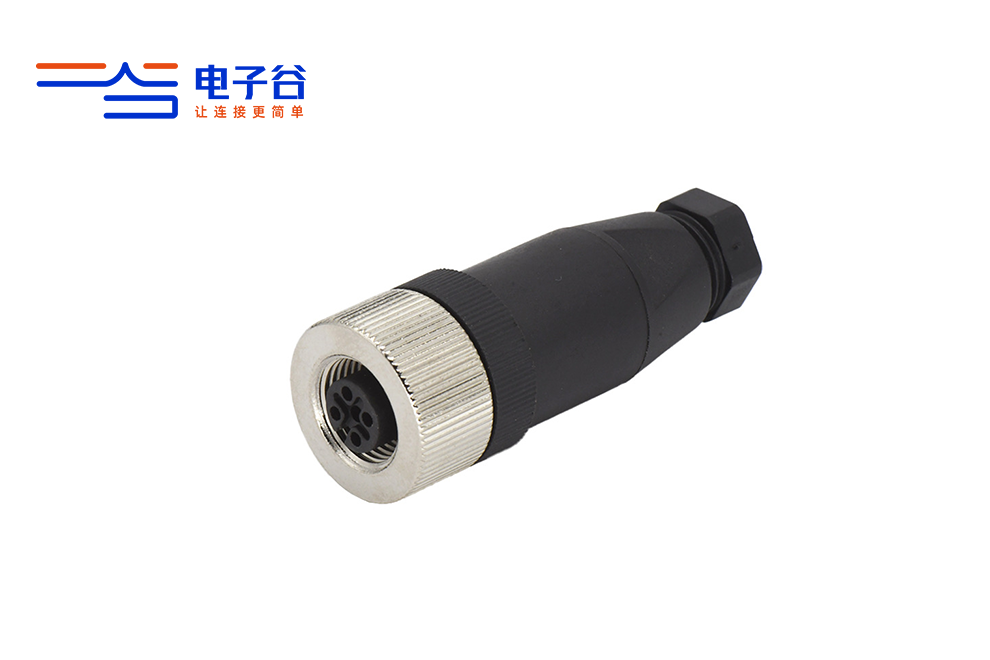

（圖2 電子谷M12圓形連接器）



散熱設計需匹配能量密度特征。（根據熱傳導方程Q=kADeltaT/d）材料導熱系數(k）與散熱面積(A）直接影響熱擴散效率。金屬殼體（如黃銅）比塑料殼體導熱效率提升500倍，同時通過鰭片結構將散熱面積擴大至傳統設計的1.8倍，在15A電流下的溫升較塑料款降低15℃。對于封閉環境如汽車ECU這類，“空氣通道”設計可使對流換熱系數(h）從5W/(m²·K)提升至15W/(m²·K)，符合ISO16750-4對溫度等級的要求。



電流負載的冗余設計同樣關鍵。行業通用的降額曲線明確：在85℃環境下，連接器額定電流需降至常溫值的70%，如常溫30A的產品在高溫下限定21A，這基于材料電阻溫度系數——溫度每升高10℃，電阻增加4%，易形成“過熱-電阻增大-更過熱”的正反饋循環。某新能源汽車BMS案例顯示，未執行降額設計的連接器在夏季工況下，3個月內即出現絕緣層老化開裂，而采用降額方案的同款車型，運行2年無異常。



常見故障的模式與防控路徑



接觸不良是最頻發的故障類型，其根源可追溯至機械與化學的雙重作用。機械層面，插拔磨損導致觸點表面粗糙度從初始的0.1μm增至1μm時，實際接觸面積減少60%，收縮電阻急劇上升。自清潔觸點設計-觸點端部呈錐形設計可通過每次插拔刮除氧化層，配合電子谷5000次插拔壽命的材料選擇（銅合金硬度HV≥120），將磨損速率控制在0.01μm/次以下。



化學層面，硫化、腐蝕形成的絕緣膜（如銀觸點在含硫環境中生成Ag_?S，電阻率10^¹?Ω·cm）是隱性殺手，采用鍍鎳底+鍍金的復合鍍層，鎳層5μm隔絕基材，金層1μm抵抗硫化，可通過ASTMB117鹽霧測試500小時無腐蝕。



絕緣失效多源于材料老化與污染。在高溫與高濕度的協同作用下，塑料絕緣體的分子鏈斷裂會導致體積電阻率從10¹?Ω·cm降至10¹?Ω·cm，引發爬電或擊穿。若選用LCP材料則可在125℃下老化1000小時后保持90%的絕緣電阻，其設計的爬電距離與電氣間隙需滿足UL60950對加強絕緣的要求。



污染物（如油霧、粉塵）的積累則形成導電通道，某機床案例中，未防護的連接器在6個月內因切削液侵入導致絕緣電阻降至100MΩ，而電子谷采用IP67防護設計（氟橡膠密封圈+螺紋鎖緊）的產品，相同環境下保持1000MΩ以上。



機械損傷的誘因包括過度插拔與振動疲勞。插拔力超過設計閾值會導致針腳塑性變形，某消費電子產線因氣動工具誤操作，使20%的連接器針腳彎曲，接觸不良率驟升。浮動盲插結構允許±0.5mm的對位誤差，通過彈性緩沖吸收過量插拔力，可有效避免這類損傷。



振動環境中，連接器的共振可能導致針腳松動，采用鋸齒形鎖緊結構，其鎖緊力≥80N，配合防松螺母，在ISO16750-3振動測試中可實現接觸電阻波動≤3mΩ。



電磁干擾引發的隱性故障常被忽視。高頻信號通過連接器時，不連續的阻抗會產生反射與輻射，導致信號完整性下降。電子谷對連接器線束的360°連續屏蔽設計（銅帶縱包+編織網）使屏蔽效能≥85dB，配合阻抗匹配（50Ω或75Ω），在5G基站的射頻傳輸中，駐波比（VSWR）可控制在1.2以內，遠優于行業1.5的標準。



全生命周期防控邏輯



設計階段的仿真驗證階段是防控是第一道防線。電子谷團隊通過有限元分析模擬接觸電阻的分布狀態，借助熱仿真預判熱點位置，提前優化散熱結構設計；動力學仿真設計則重點評估振動環境下的應力集中情況，將危險點的應力嚴格控制在材料屈服強度的50%以內——比如黃銅的屈服強度為300MPa，設計應力便需≤150MPa。



某軌交項目中，初始設計的連接器在150Hz振動環境下出現針腳斷裂問題，通過仿真優化后，應力降至120MPa，成功通過1000小時振動測試。



安裝規范的執行則直接決定實際使用性能。根據《電氣裝置安裝工程低壓電器施工及驗收規范》（GB50254），連接器的安裝扭矩需嚴格把控，以電子谷M12圓形連接器為例，推薦扭矩為1.5-2.0N·m：扭矩過小會導致密封不良，過大則可能引發殼體變形。專用扭矩扳手能確保安裝扭矩的一致性，某風電項目數據顯示，規范安裝使連接器故障率降低70%。布線時，線纜彎曲半徑（≥10倍線徑）同樣關鍵，過度彎曲會破壞屏蔽層與導體；通過應力釋放設計（如在彎曲處增加護套），可使彎曲壽命從50萬次提升至100萬次。

（圖3）



維護階段的狀態監測是最終保障環節。紅外測溫-當溫度超過環境溫度30℃以上時即發出預警，能及時發現早期過熱跡象。某數據中心通過定期檢測，發現3%的連接器接觸電阻異常，存在局部過熱，及時更換后避免了火災風險。



對于新能源汽車電池包等關鍵場景，內置NTC溫度傳感器的智能連接器可實時傳輸溫度數據，實現過熱提前預警功能（響應時間＜1秒），這類設計已成為行業高端應用的標配。



綜上所述，工業連接器的故障防控其實是對“電流-電阻-溫度-材料”多參數平衡的系統性把控，而優質連接器的核心標準清晰可辨：如接觸電阻的長期穩定性（波動≤2mΩ）、材料性能的環境適應性（-40℃~125℃無異常）、結構設計的力學穩定性（振動下應力可控）等等。這些指標的背后，是對微觀物理機制的深刻理解與宏觀工程約束的精準適配。

（圖4）



隨著電子系統向高密度、高功率方向演進，連接器的失效風險將進一步凸顯。唯有將預防邏輯貫穿設計、安裝、維護全流程，通過材料創新、結構優化-如設計自適應接觸結構、智能監測-內置傳感器的協同發力，才能構建真正可靠的連接體系。這也正是電子谷連接器技術團隊所堅守的核心價值——在毫厘之間，守護系統的安全邊界。
