電子谷電纜注塑成型完整指南：從技術本質到工程實踐

電纜注塑成型，作為線束保護與功能集成的關鍵工藝，其核心是通過熔融材料在連接器與線纜接頭處的精密成型，構建一層永久密封的防護結構。與傳統的后殼封裝或熱縮管處理相比，這種工藝突破了形狀與材料的限制——不再依賴標準化殼體的妥協，而是以量體裁衣的方式，將防護、絕緣、應力消除等功能融合為一個整體。在工業設備的振動環境中，在醫療儀器的無菌要求下，在新能源汽車的高低溫循環里，注塑成型的電纜組件正以其不可替代的可靠性，重新定義著線束技術的邊界。



技術內核



電子谷電纜注塑成型的本質，是通過材料與結構的協同設計，解決傳統線束的三大痛點：密封失效、應力集中、環境耐受不足。傳統后殼封裝依賴機械扣合，在長期振動中易出現微縫隙，導致水汽侵入；熱縮管雖能提供一定密封，但材料收縮率的不均勻性會在低溫下產生裂紋。而注塑成型通過模具型腔的精準約束，使熔融材料完全填充接頭間隙，冷卻后形成與線纜、連接器輪廓完全匹配的密封層，這種分子級貼合可實現IP68甚至IP69K的防護等級（根據IEC60529標準，IP68可在1.5米水深持續浸泡30分鐘，IP69K則能抵御80℃高壓水射流的沖刷）。

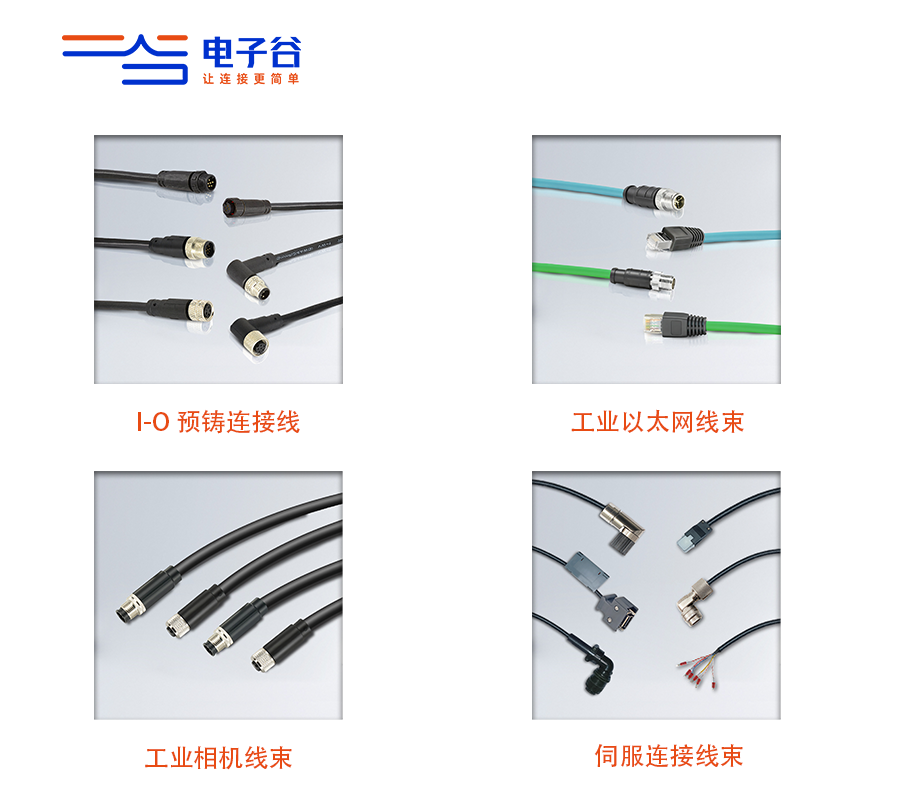

（圖1 電子谷部分線束展示）



電子谷的新能源汽車高壓線束正是這種技術的典型應用。其在連接器與線纜的過渡部位采用TPU材料注塑，形成360°全包覆的應力消除結構——通過材料的彈性形變吸收車輛行駛中的振動能量（10-2000Hz），使接頭處的拉力強度提升至150N以上，遠超傳統壓接工藝的80N限值。這種設計背后的力學邏輯是：注塑層通過漸變的硬度分布（從接頭處的邵氏80A過渡到線纜側的邵氏60A），實現應力的梯度釋放，避免剛性連接導致的線纜斷裂。



電子谷線束工藝核心優勢



注塑成型對電纜組件的價值，體現在從基礎防護到功能拓展的全維度提升。防止篡改是其最直接的作用之一——一體化成型的結構使未經授權的拆解需破壞注塑層，而嵌入金屬螺紋或加強筋的設計（如電子谷工業線束的定制方案），可使切割難度提升3倍以上，這在核電、安防等涉密場景中尤為關鍵。

（圖2 電子谷部分線束展示）



在電氣性能層面，注塑層形成的二次絕緣體系顯著提升安全性。以醫療設備線束為例，電子谷采用EPDM材料注塑的定制線纜，在原有絕緣層外增加1mm厚的注塑層，使擊穿電壓從3kV提升至6kV，滿足IEC60601-1對醫用電氣設備的絕緣要求。同時，材料的選擇可針對性抑制電磁干擾：添加碳粉的PVC注塑層能提供30dB以上的EMI屏蔽，確保高頻信號（如超聲設備l的10MHz信號）傳輸?shù)耐暾浴?/span>



環境耐受性的提升則源于材料與場景的精準匹配。汽車發動機艙內的線束需耐受-40℃~125℃的溫度循環，電子谷選用的氟橡膠（FKM）注塑層在此范圍內的體積變化率＜1%，遠低于PVC的5%，避免了冷熱交替導致的密封失效。在石油化工場景，其氯丁橡膠（CR）注塑的定制傳感器線纜，可抵抗5%濃度的鹽酸腐蝕，根據ASTMD117標準，500小時浸泡后的重量損失率僅0.3%，確保在酸堿環境中的長期穩定。



功能性定制是注塑成型的另一大優勢。顏色編碼可簡化復雜布線的安裝與維護——電子谷為數據中心定制的多芯線束，通過紅、藍、黃三色注塑區分電源、信號、接地回路，使安裝錯誤率下降60%。更精細的定制如集成法蘭結構（用于固定線束）、雕刻零件編號（便于追溯）、嵌入LED指示燈（實時監測通斷），這些設計無需額外部件即可實現，顯著降低了系統的復雜度。



從模具到成型的精密控制



電纜注塑成型的工藝過程，是設計理性與工程實踐的結合，分為四個相互關聯的環節。模具設計是起點，需平衡功能性與經濟性：標準模具適用于批量生產的通用線束（如電子谷的家電線束采用標準化模具，單件成本降低30%）；定制模具則針對特殊場景，通過CAD建模實現復雜結構（如帶應力釋放槽的異形接頭），3D打印技術的引入使模具原型的制作周期從傳統的2周縮短至1天，便于快速驗證形狀與配合精度。



模具準備階段的核心是材料與型腔的匹配。電子谷推薦：鋁制模具適合中小批量生產（成本低、加工快），但耐熱性有限（長期使用溫度＜200℃）；硬化鋼模具則適用于高溫材料（如氟橡膠需200℃以上成型），壽命可達10萬次以上。電子谷的醫療線束生產線采用鋼鋁復合模具——型腔部分用鋼保證精度，外圍用鋁降低重量，兼顧了耐用性與加工效率。

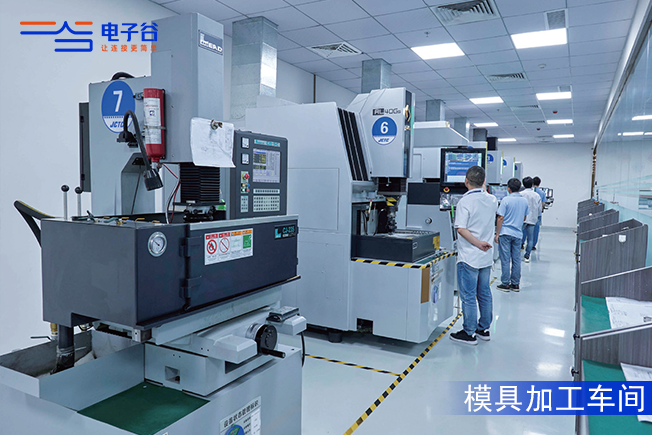

（圖3 電子谷模具加工車間）



材料選擇則需基于場景的性能需求。PVC因成本低（市場價約15元/kg）、柔韌性好，適用于常溫環境的家電線束，但低溫下（＜-10℃）易脆化；TPU（30元/kg）的耐溫范圍擴展至-40℃~80℃，且耐油性優異，成為汽車線束的首選；氟橡膠（150元/kg）雖昂貴，但能在200℃以上長期工作，是石油鉆井平臺線束的必備材料。電子谷的新能源汽車快充線束采用TPU與PVC的復合注塑：接頭部位用TPU抵抗插拔磨損，線纜過渡段用PVC降低成本，實現性能與經濟性的平衡。



成型過程是工藝的核心，依賴注塑機的精準控制。料斗中的顆粒狀樹脂經螺桿推送至加熱桶（溫度根據材料調整：PVC約160℃，TPU約190℃），熔融后在高壓（50-150bar）下注入模具型腔。關鍵參數包括保壓時間（確保材料完全填充）與冷卻速率（影響結晶度，如TPU需緩慢冷卻以保持彈性）。電子谷的自動化生產線通過傳感器實時監測模腔內的壓力變化，將填充偏差控制在±2%以內，確保每批次產品的一致性。

（圖4 電子谷注塑車間）



在汽車工業中，注塑成型線束是可靠性的基石。新能源汽車的電池包連接線束需同時應對高壓（800V）、振動（10-500Hz）和電解液腐蝕，電子谷的解決方案是：接頭處用氟橡膠注塑實現密封（耐電解液浸泡），過渡段用TPU注塑形成波紋管結構（吸收振動），整體滿足ISO16750-3的汽車電子環境標準，某車企的測試顯示，采用該方案后線束的故障率從120ppm降至25ppm。



醫療設備對線束的要求更為嚴苛。MRI設備的射頻線圈線束需同時具備絕緣（5kV以上）、耐滅菌（134℃蒸汽）和低磁導率（避免干擾成像），電子谷選用EPDM材料注塑（磁導率＜1.01），配合鉑銠合金端子（非磁性），使成像噪聲降低15%。手術機器人的機械臂線束則通過TPU注塑的蛇形應力消除結構，實現100萬次彎曲循環無故障（彎曲半徑5倍線徑），滿足IEC60601-1-11的醫用安全標準。



工業自動化領域則看重其集成性。智能工廠的AGV機器人線束需在狹小空間內實現電源、信號、通信的復合傳輸，電子谷的定制方案將三根線纜（動力線、以太網、控制線）通過黑色PVC注塑成扁平結構，厚度僅8mm，同時通過顏色條紋區分功能，安裝效率提升40%。在高溫場景（如窯爐監測），其采用硅橡膠注塑的熱電偶線束，可在200℃下保持絕緣電阻＞1000MΩ，遠高于行業標準的100MΩ。



我們可以預見，電纜注塑成型的未來，正從單純的防護向功能集成演進。智能化是重要方向：在注塑層中嵌入微型NTC傳感器，可實時監測線束溫度（精度±1℃），電子谷為儲能電站開發的監測線束已實現這一功能，當溫度超過85℃時自動觸發預警，響應時間＜1秒。材料創新則聚焦于環保與性能的平衡，生物基TPU（植物油脂制備）的應用使材料可降解率提升至60%，同時保持原有力學性能，適合消費電子的綠色需求。



工藝上，3D打印與注塑的結合正打破傳統限制。電子谷研發的隨形注塑技術，通過3D掃描獲取線纜接頭的實際輪廓，生成個性化模具型腔，使注塑層與不規則接頭的貼合度提升至99%，在異形設備（如人形機器人關節）的線束中展現出獨特優勢。



從本質上看，電纜注塑成型的價值，在于將可能性轉化為可靠性——它使線束不再受限于標準化部件的妥協，而是以材料科學為筆、以模具工藝為尺，在毫米級的空間里構建出適配極端環境的防護體系。電子谷等企業的實踐表明，優質的注塑成型線束，既是工業設備的安全鎧甲，也是技術創新的隱形基石——電子谷團隊，不追求表面的復雜，卻在每一次材料選擇、每一處結構設計中，讓該穩的連接一直穩下去。
