電連接器這枚看似不起眼的工業零件，實則是系統可靠運行的關鍵一環?？蛻粼谶x型時的一個微小疏忽，都可能在實際運行過程中成為破壞生產的推手。
對于采購者而言，選擇電連接器往往面臨兩難：參數表上的額定電流、防護等級看似清晰，卻難與實際場景的復雜需求直接對應——例如，同樣是IP67防護，在食品車間的高壓沖洗和戶外雨水浸泡中，耐受邏輯截然不同；同樣標注500次插拔壽命，在礦山機械的粉塵環境和實驗室的潔凈空間里，實際表現可能相差數倍。電子谷將從工程實踐出發，拆解購買電連接器時需聚焦的五大關鍵因素，讓客戶選型不再是對著參數表猜答案，而是基于實際場景需求的精準選擇。
、
一、電氣要求
其實，電氣參數的選擇并不是簡單地越大越好，而是與設備特性的深度匹配。例如380V工業電機供電的連接器，若盲目追求高絕緣強度，如5kV，反而會因體積過大增加安裝難度——此時1.5mm厚的銅引腳配合1kV耐電壓絕緣，已能滿足1.6倍安全裕度的要求。

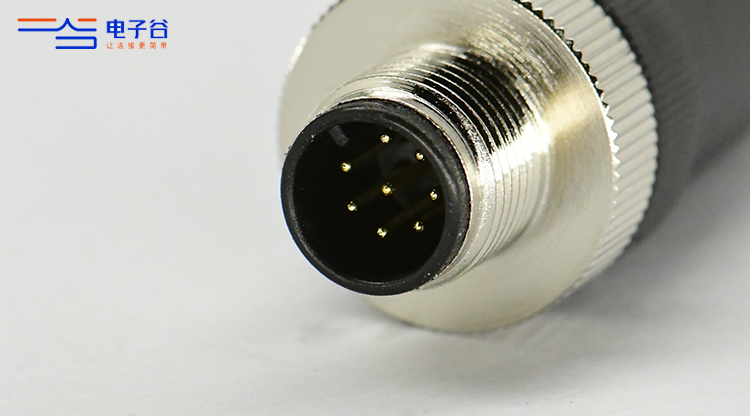

（圖2）
而傳感器回路的連接器雖僅需5V低壓，卻對接觸電阻的穩定性苛求至極：該連接器初始值需≤20mΩ，插拔500次后變化率不超過10%，否則微小的信號損耗都可能讓溫濕度監測產生±2℃的誤差。
高頻信號場景更考驗這種隱形參數。智能工廠的10Gbps以太網傳輸中，連接器的阻抗連續性比額定電流更重要——X編碼M12連接器通過優化插針間距（2.54mm）與絕緣介質（介電常數2.3），將特性阻抗穩定在50Ω±10%，可把信號反射損耗控制在-20dB以下，避免因波形畸變導致的通訊中斷。而在新能源汽車的高壓回路中，溫升控制是核心：通過大截面引腳（≥2.5mm²）與通風結構設計，確保額定電流下溫升≤30K，防止長期使用后絕緣老化。
二、環境
眾所周知，目前市面上是不存在萬能的連接器的，只有適配場景的選擇。在深海探測設備中，IP68防護的核心已經不只是簡單防水，而是耐高壓。10m水深的壓力會讓普通O型圈變形，此時需采用楔形密封結構配合FKM（氟橡膠）材料，硬度在70ShoreA，方可確保在200kPa壓力下泄漏率≤1×10??Pa?m³/s。而地下管廊的連接器，防霉性能比防水更關鍵。M12圓形連接器的PA66殼體還需添加0.5%的防霉劑，通過GB/T2423.16測試——28天霉變等級0級，避免菌絲侵入導致絕緣電阻下降。
腐蝕性環境則更需針對性設計。常見的一些化工車間的酸堿霧會快速侵蝕金屬，所以黃銅觸點需鍍5μm厚的化學鎳，其非晶態結構可阻斷Cl?滲透，在5%NaCl溶液中腐蝕速率≤0.02mm/年。沿海地區的高鹽霧環境中，PA66+30%玻纖殼體比金屬更耐用，經500小時鹽霧測試后，沖擊強度保持率仍≥85%。
（圖3）
振動場景則依賴結構冗余。目前市面上最常見的連接器鎖緊方法多為螺紋鎖緊，軌道交通連接器的螺紋鎖緊力矩需設定在6±0.5N?m，配合彈性插針如7根絞線設計，便可在150Hz共振下將接觸電阻波動控制在5mΩ以內，確保列車TCMS系統的連續通訊。
三、可靠性
連接器的可靠性其實都藏在設計工程師的種種細節里。開始提到過的插拔壽命的選擇，就需要貼合使用設備的維護頻率。比如，汽車生產線的快換夾具每天要插拔5次，那么就需要選擇≥1000次壽命的型號，觸點可采用鈹青銅（硬度180HV），再配合鍍金層（3μm），能極大程度減少磨損導致的接觸不良；而風力發電機艙的連接器，主動磨損程度小，500次插拔壽命已能夠滿足10年維護需求，但又提出了新的需求，這種設備所匹配的連接器則需通過-40℃~85℃的溫循測試（1000次循環），確保材料無脆化開裂即可。
而且材料的抗老化能力其實就決定了它的極限壽命。按國際標準來說，在125℃熱老化測試中，合格的PA66殼體在1000小時后拉伸強度下降率應該≤20%；觸點鍍層的孔隙率需≤1個/cm²，防止腐蝕介質通過微孔侵蝕基底，這也是為何電解鎳工藝比電鍍更適合惡劣環境。
（圖4）
除了壽命，連接器的的牢固性其實也很重要。以電子谷的M12圓形連接器的精巧設計來說，它其中的螺紋設計暗藏了保障牢固性的小心思。它60°牙型角與0.75mm螺距形成的自鎖角≤3.5°，在無外力時可通過螺紋摩擦力保持預緊力，在實際應用中，電子谷的這款連接器還可以避免礦山機械高頻振動下的松動。
四、型號適配性
不僅是特殊場景才需要定制化的連接器，其實很多不同的場景也需要定制化的連接器類型。最為典型地，例如高頻數字信號（如PROFINET）對時序一致性要求高，而電子谷的X編碼M12連接器的差分對設計可將延遲控制在5ns以內，適配智能機床的實時控制；而模擬信號如4-20mA傳感器這一類，則需多觸點并聯，比如DIN43650標準的圓形連接器可以通過3組觸點冗余，將接觸電阻波動壓制在1mΩ以內，避免液位監測出現虛假讀數。
（圖5 電子谷X編碼M12連接器）
對于連接器的結構選擇需貼合安裝條件。在狹小空間里，直徑12mm的M12連接器會比RJ45節省40%空間，尤其適合機器人關節的布線；當面對需頻繁插拔的測試設備，卡扣式連接如USBType-C工業版就比螺紋連接更高效，但需要確?？蹚姸?ge;50N，防止意外脫落。
當然定制連接器不代表不符合國際標準，因為標準化是兼容性的保障。遵循IEC61076-2-101的M12連接器可跨品牌通用，而定制接口需明確三要素：引腳定義（如Pin1為電源正）、插合深度（10±0.5mm）、定位鍵角度（30°），避免后期替換時的適配難題。
五、成本
為什么要如此精準選型，意義在哪？其實，選型的智慧在于讓每一分錢都花在刀刃上。初始采購時，標準化型號肯定會更具性價比：通用的M12連接器因年產100萬套的規模效應，價格僅為定制型號的60%，且交貨周期縮短至7天。但在特殊場景中，貴一點反而更劃算：化工車間采用耐酸堿連接器，雖然采購價會高約30%，但是可將更換周期從1年延長至3年，按每次停機損失5000元計算，3年總成本降低40%，平衡下來反而節省了更多成本。
在考慮成本的時候，我們就必須要進行性能的優先級選擇。性能取舍的關鍵是抓核心需求：比如，若您目前采購安全聯鎖回路則需頂配版本——鍍金觸點（耐磨損）+IP69K防護（防沖洗），為保證安全性，哪怕成本翻倍也值得；而照明控制回路，簡單的鍍錫觸點+IP65防護也能滿足需求。
除了上述所考慮的因素，庫存策略同樣也會影響成本：常用型號如A編碼M12連接器應保持有3個月庫存，避免緊急采購導致溢價。若是需要特殊型號，則選擇=最小起訂量+長交期=模式，這樣可以平衡資金占用與供應穩定性。
（圖6）
總之，我們需要明白的是，選型時的細致考量，其實不是為了追求參數的極致，而是為了讓連接器與場景無縫契合的同時，既不大材小用造成浪費，也不將就使用留下安全隱患。這不僅是對成本的控制，更是對安全的堅守。選型的真正智慧正在與實現可靠性、經濟性和安全性的平衡，這也是保障系統長期穩定運行的底層邏輯。
